绿联净化第三代干式黑烟净化器安装方式及注意事项

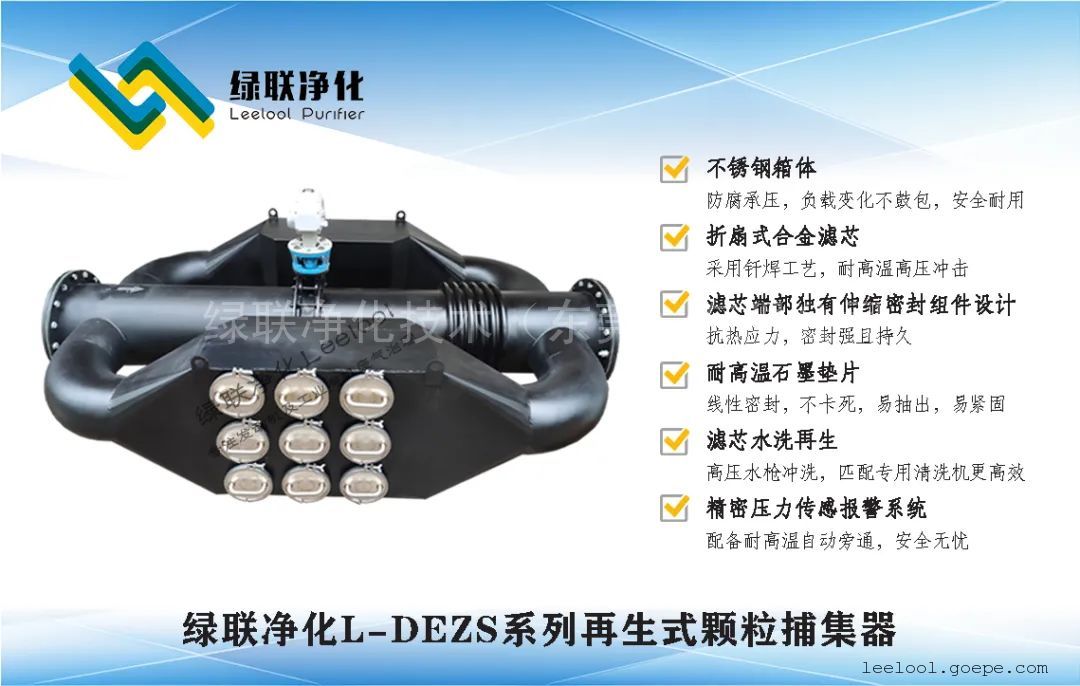

产品特性：第三代干式黑烟净化器载体采用合金金属或SUS316L纤维特制而成，有叠加和钎焊两种结构。高温高压气流冲击下不易变形，可根据颗粒物直径定制材料孔径，处理效率可达95%以上，铁铬铝合金材料*高耐温1200℃，不易氧化生锈，防腐蚀强。

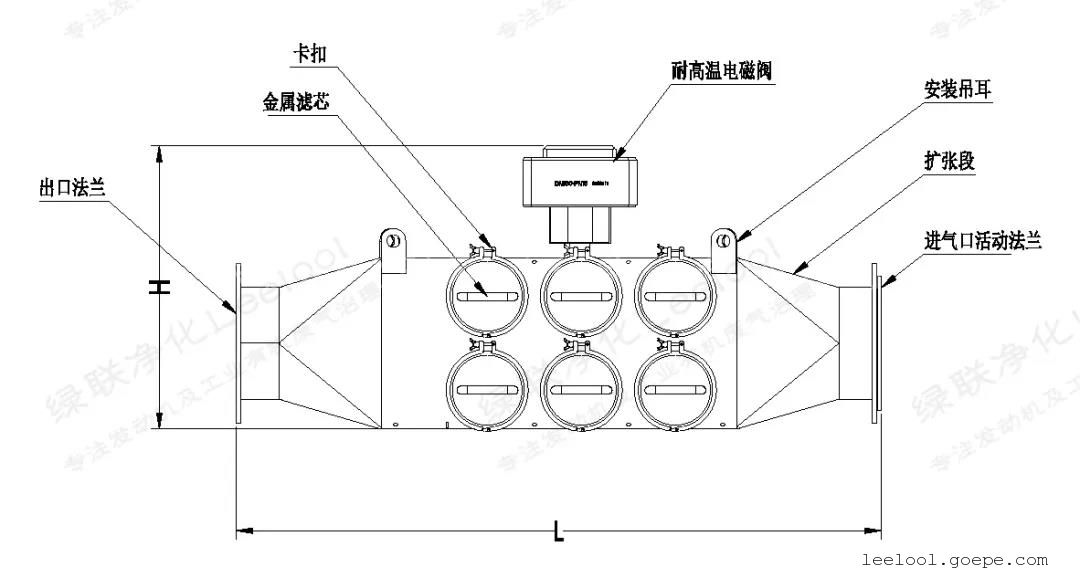

载体参数：单个金属载体外径为Ф155mm，内径为Ф65mm，高度为293mm，重量7kg（可定制）。根据不同尺寸，每只载体对应发动机尾气处理量是2-5L，金属载体展开后过滤面积达1.3m²。安装黑烟净化器后，发动机空载启动时的背压＜0.5kPa。

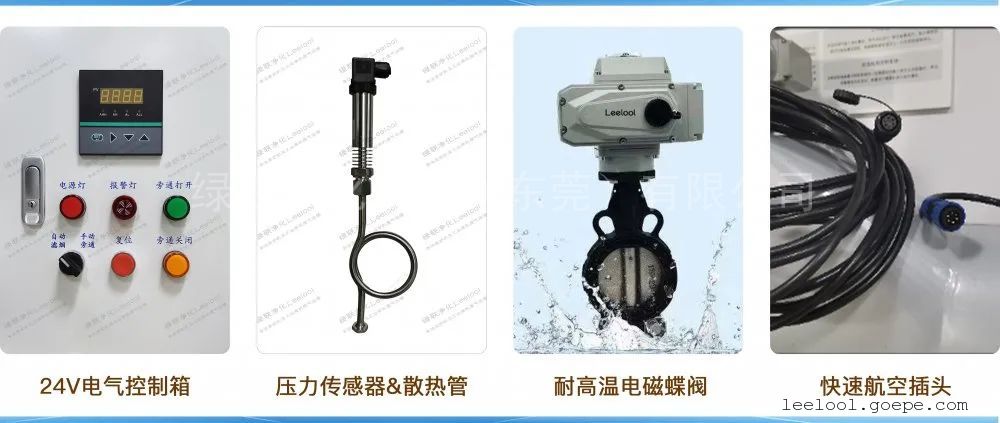

24V电气控制箱：为了保障操作人员的人身安全，绿联净化将控制系统的电压改为24V安全电压。控制系统根据压力检测系统检测及传输的数据，控制旁通系统中旁通阀的工作，保障净化器在机组上使用过程中的安全。

压力传感器&散热管：电子压力传感器选用高精度、高稳定性扩散硅压力敏感芯片，通过可靠性的放大电器，将被测的压力数值转换成精准的电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保压力检测的质量和性能，信号转换精准。


耐高温电磁蝶阀：可耐500度高温，当颗粒物捕集器内部因积碳过多而达到预先设定背压限值时，控制单元控制耐高温电磁阀会自动打开旁通，确保机组正常运行。

快速航空插头：10米信号线，现场安装仅需接入24V电源及发电机组启动信号即可。

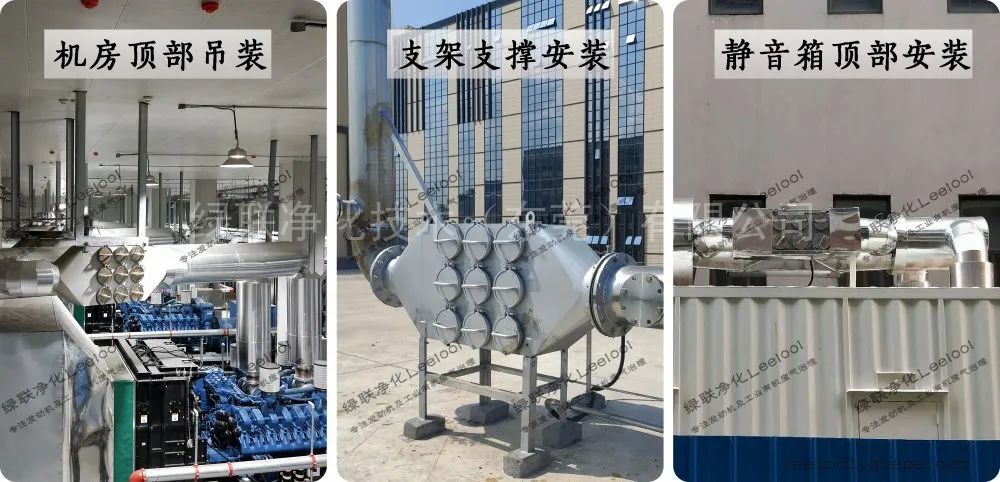

根据用户项目现场的实际安装环境，推荐三种金属黑烟净化器的安装方式：机房内顶部吊装；机房顶或机组一侧支架支撑安装；静音箱或集装箱顶部安装。

机房内顶部吊装：将净化器吊顶安装于机房顶部，安装方式和安装消声器类似，吊顶安装需考虑到机房顶部承重和需要采用弹簧吊扣；

机房顶或机组一侧支架支撑安装：因安装空间限制和机房顶承重，可考虑采用支架支撑安装；

静音箱或集装箱顶部安装：若净化器配套机组为静音箱吧机组，务必请安装于静音箱顶部，保证排气背压和净化器散热。净化器电子执行器采用防雨结构，可直接安装于室外。

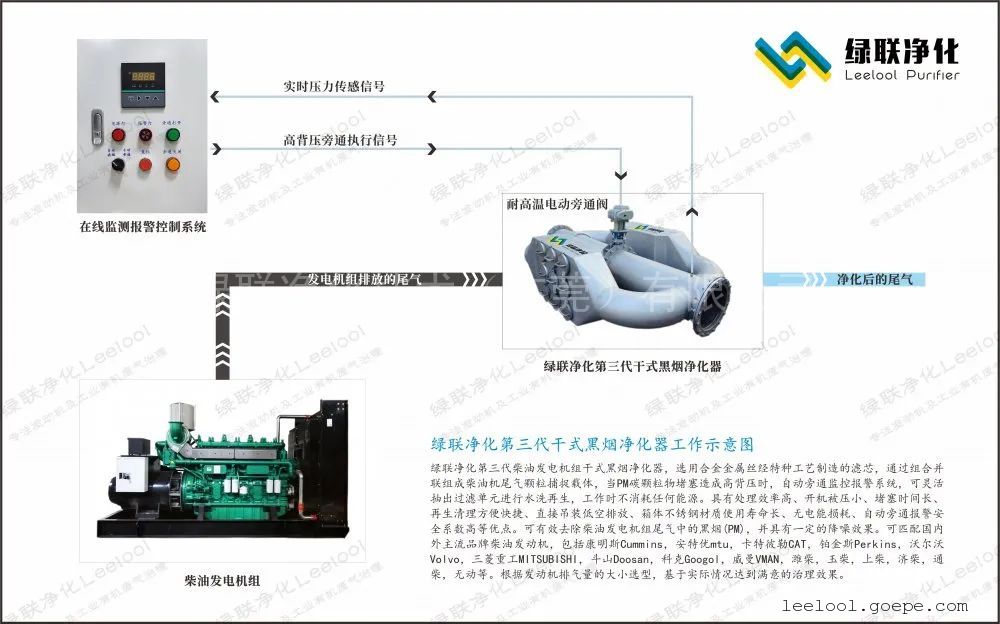

黑烟净化器建议吊装在柴油机增压器与消声器之间，可替代消声器，需位于增压器出口减震波纹管之后，排烟管5倍直径外，注意按照净化器标识尾气方向正确安装净化器的尾气进出口； 电气控制箱和压力传感器对应接线顺序保持一致，电动执行器及阀门与控制箱对应接线顺序保持一致；压力传感器及电磁阀线路需做隔热处理；黑烟净化器*大允许背压出厂设置值为20kPa，用户可自行调低使用（调低后堵塞时间相应变短），当黑烟净化器内部背压因颗粒物的积累升高至*大允许背压时，电控系统自动发出声光报警，同时耐高温电磁阀自动打开旁通，保障柴油机可安全工作。


黑烟净化器工作时壳体表面温度可达到300-400℃，排气口温度达到200-300℃。为此，要求黑烟净化器与其他部件保持一定的空间距离，排气口要远离人行过道，避免高温气体伤害到人体。叉车、工程机械等安装我公司产品之后，建议加装隔热保护套。若在室内安装，黑烟净化器之电动旁通阀的电动执行器需裸露，不得安装在吊顶之上，严禁将电动执行器（电磁阀）包裹密封。载体两端的石墨或玻璃纤维棉为易损件，在拆卸载体保养过程中，谨防载体密封垫丢失，若有损坏需换新，否则将有漏气现象。根据黑烟净化器工作特性要求，建议客户从正规渠道购买高品质符合*新版国标《GB 17930 车用柴油》或《GB 252 普通柴油》的柴油作为燃料。

六、维护保养

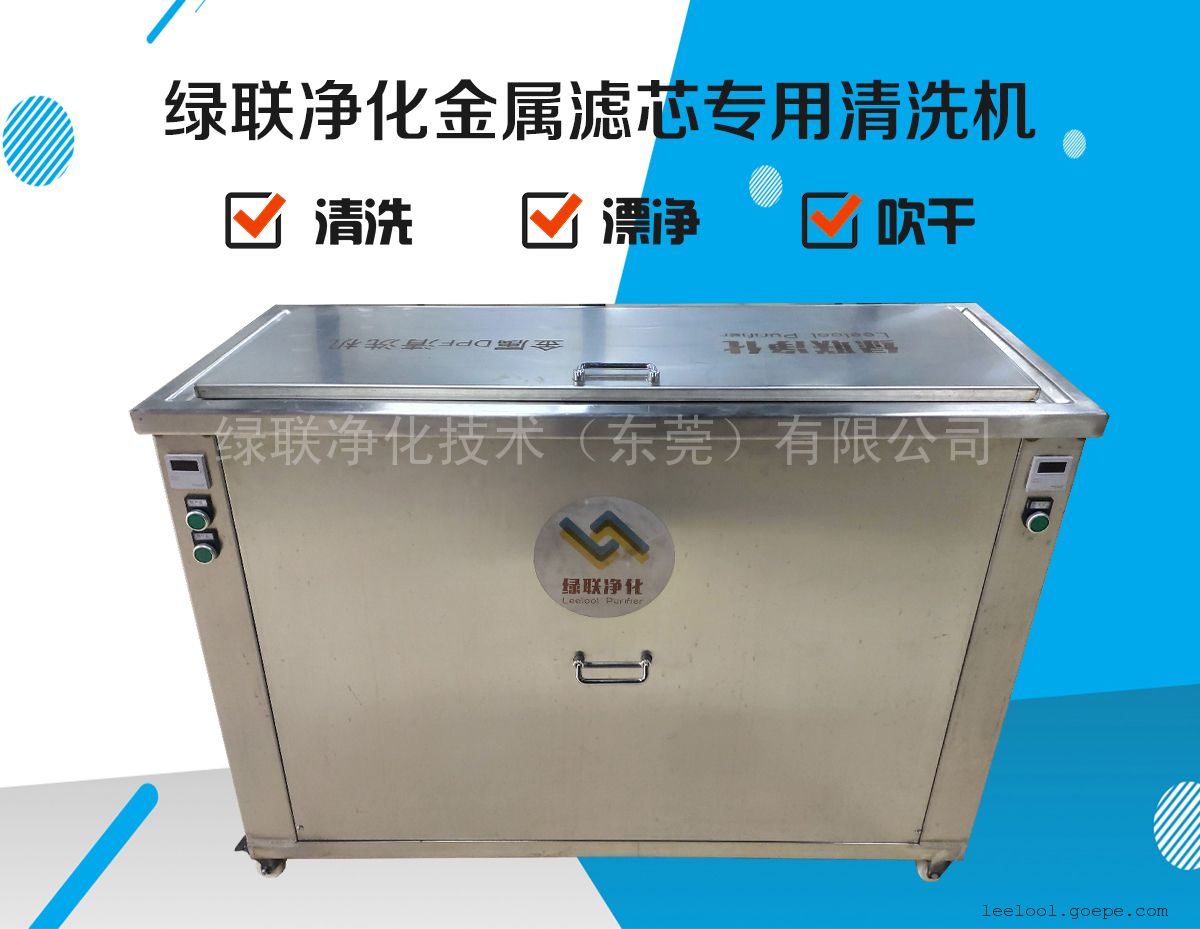

黑烟净化器箱体精工焊制工艺封装，载体单元卡扣式设计，封口处设有耐高温石墨密封垫圈，日常使用中请注意卡扣封紧，防止漏烟。每次清洗载体后，需要风干，安装拧紧之后需有5-10分钟的初始积碳饱和时间，待载体积碳饱和后，才达到*佳治理效果。推荐采用绿联净化自主研发的载体专用清洗机，集清洗、漂洗、吹干功能于一体，清洗机配备三级过滤器收集清洗液中的颗粒物，清洗液可反复使用，可节水95%以上。

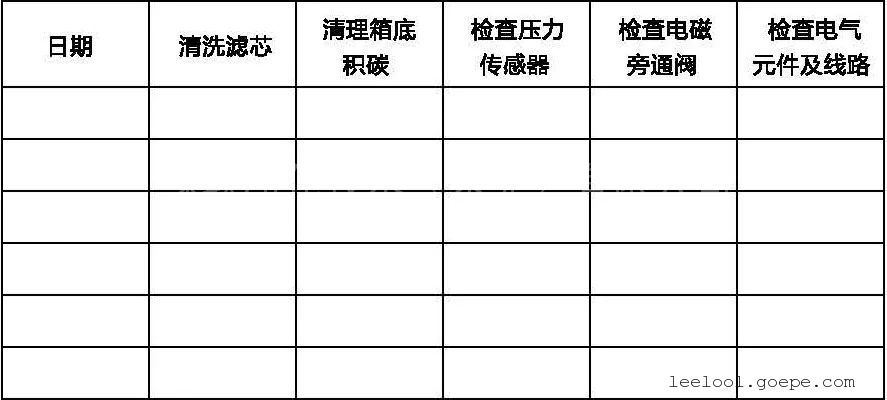

七、维修保养登记表
